Oswajamy RouterOS

Data: 2018-06-03, autor: Michał Misztal

RODO w natarciu. Sam nigdy nie dostałem tylu smsów z aktualizacją polityki związanej z zarządzaniem danymi osobowymi. Ale mniejsza z tym, dostaliśmy zamówienie na montaż nowego routera z funkcją firewalla. Obecny router lub się zawieszać i co jakiś czas trzeba go restartować. Postanowiłem spróbować sił z routerem MikroTik RB2011iL-IN. Z urządzeniami MikroTika miałem wcześniej do czynienia gdy trzeba było skonfigurować stacje wifi by działały w trybie bridge. Dużym plusem jest program do konfiguracji urządzeń Winbox który to automatycznie wyszukuje urządzenia nieważne w jakiej sieci się znajdują. Nie trzeba znać żadnej domyślnej konfiguracji.

Nie będę opisywał konfiguracji na potrzeby firmy ale na potrzeby domowe. Postanowiłem wymienić wysłużonego 1043 na RB951Ui-2nD. Z jednej strony jestem zadowolony z tego urządzenia a z drugiej dałem trochę ciała bo nie zwróciłem uwagi na to, że ma tylko FastEthernet. A przy dysku sieciowym czuć spowolnienie. Trudno, za jakiś czas wymienię na coś szybszego.

Założenia są takie:

  • brama domyślna do internetu to mój TP-LINK 1043 z adresem 192.168.1.1/24
  • po stronie WAN ip będzie przydzielany dla routera dynamicznie
  • router ma być serwerem DNS - przekierować na DNS Cloudflare i jako zapasowy - Google
  • sieć LAN to 192.168.10.0/24
  • utworzymy dwie sieci wifi - jedna dla gości
  • sieć wifi dla gości ma adresację w sieci 192.168.30.0/24
  • sieć dla gości jest niedostępna dla sieci domowej i vice versa oraz ma ograniczenia przepustowości
  • obie sieci są zabezpieczone hasłem

Pierwsze co to uruchamiamy Winbox. Program działa przez Wine również na uniksach. Łączymy się z urządzeniem. Przechodzimy do sekcji Bridge i dodajemy nowy most, nazwijmy go bridge_lan. Most będzie nam potrzebny po to by zgrupować kilka portów routera w jeden wirtualny port o wspólnych ustawieniach. Domyślnie każdy port jest od siebie odseparowany. Po utworzeniu mostu w sekcji Bridge\Ports dodajemy interfejsy do tego mostu. LAN będzie obejmował porty ethernetowe od 2 do 5 i wlan.

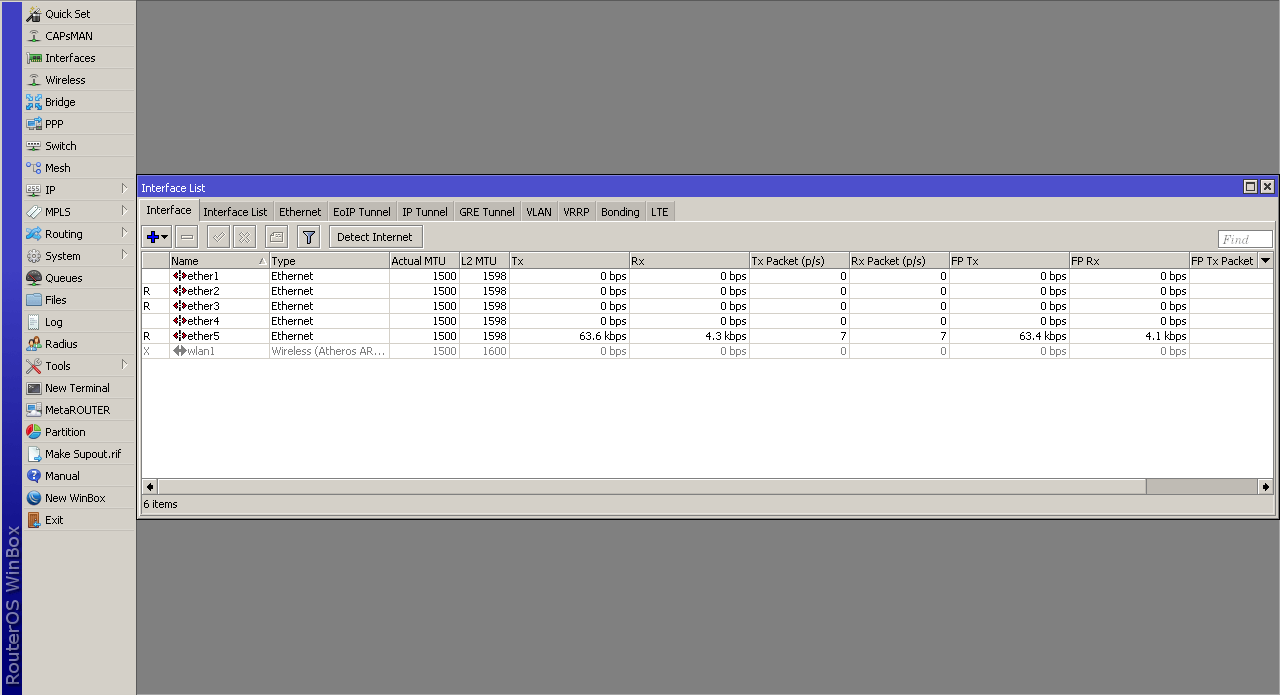

Ryc. 1. Domyślny układ interfejsów, wlan1 jest domyślnie wyłączony

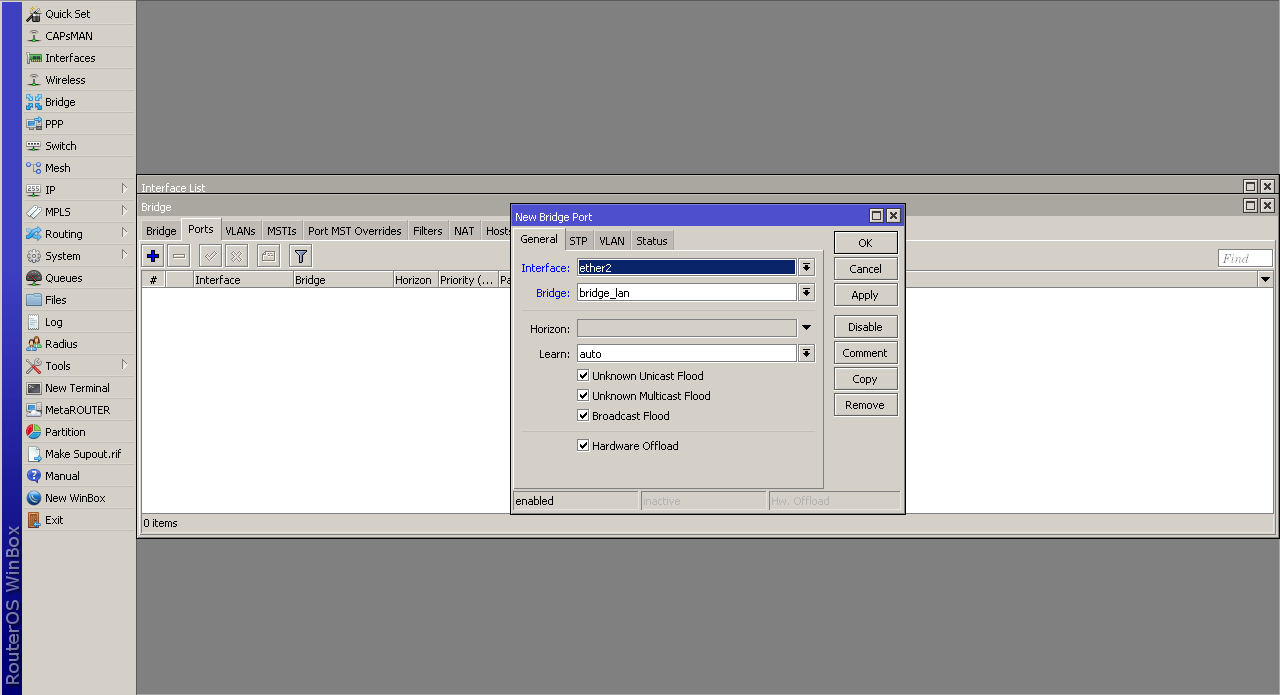

Ryc. 2. Dodajemy interfejsy do bridge'a

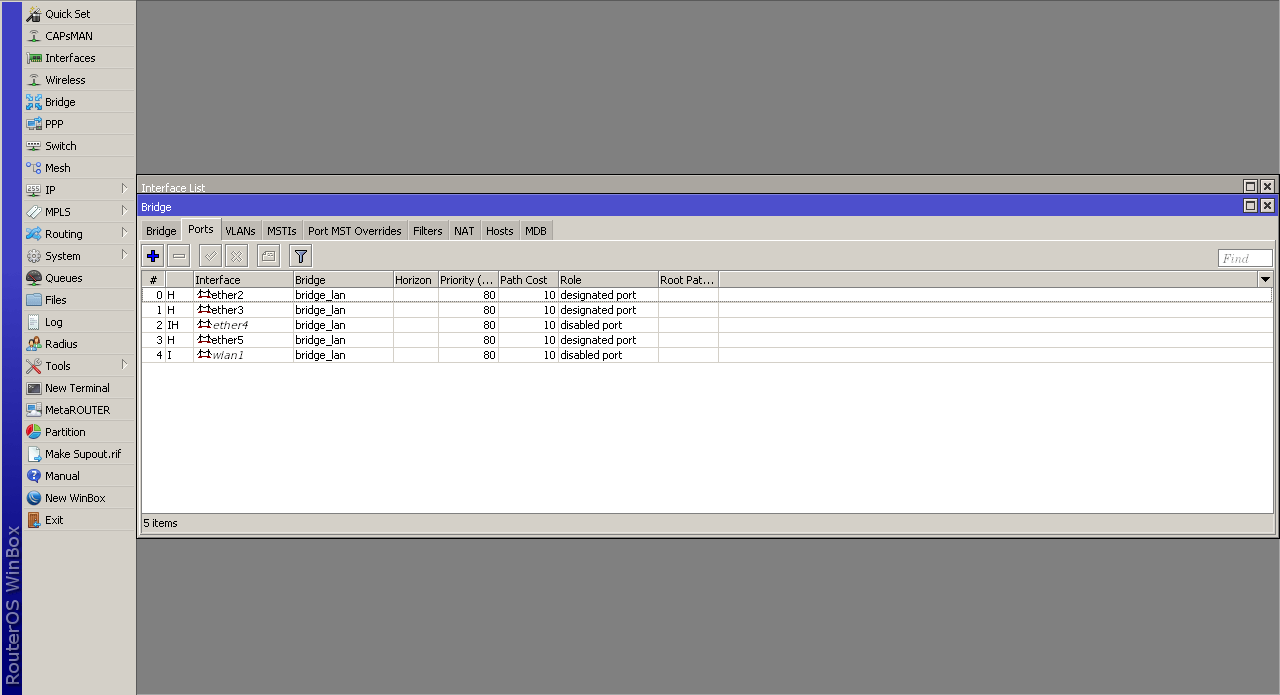

Ryc. 3. Układ po dodaniu wszystkich interfejsów

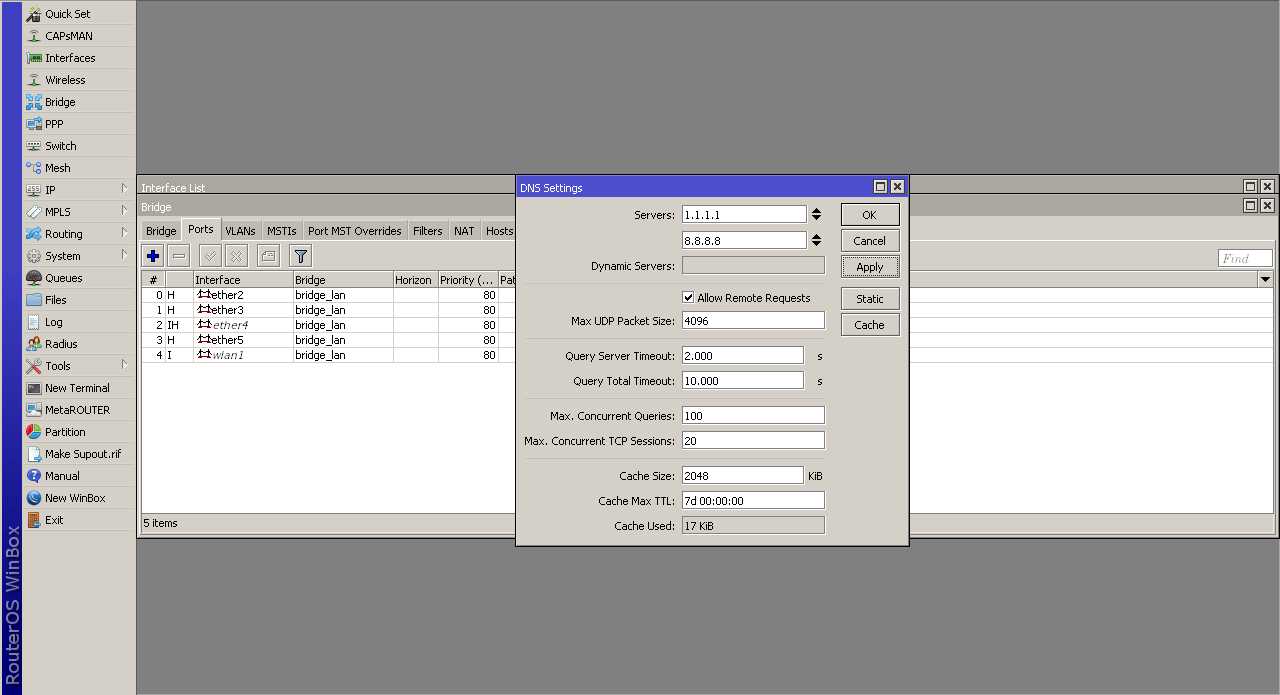

Teraz ustawimy sobie serwer DNS (IP\DNS).

Pulę adresów jakie router będzie przydzielał ustawimy w IP\Pool.

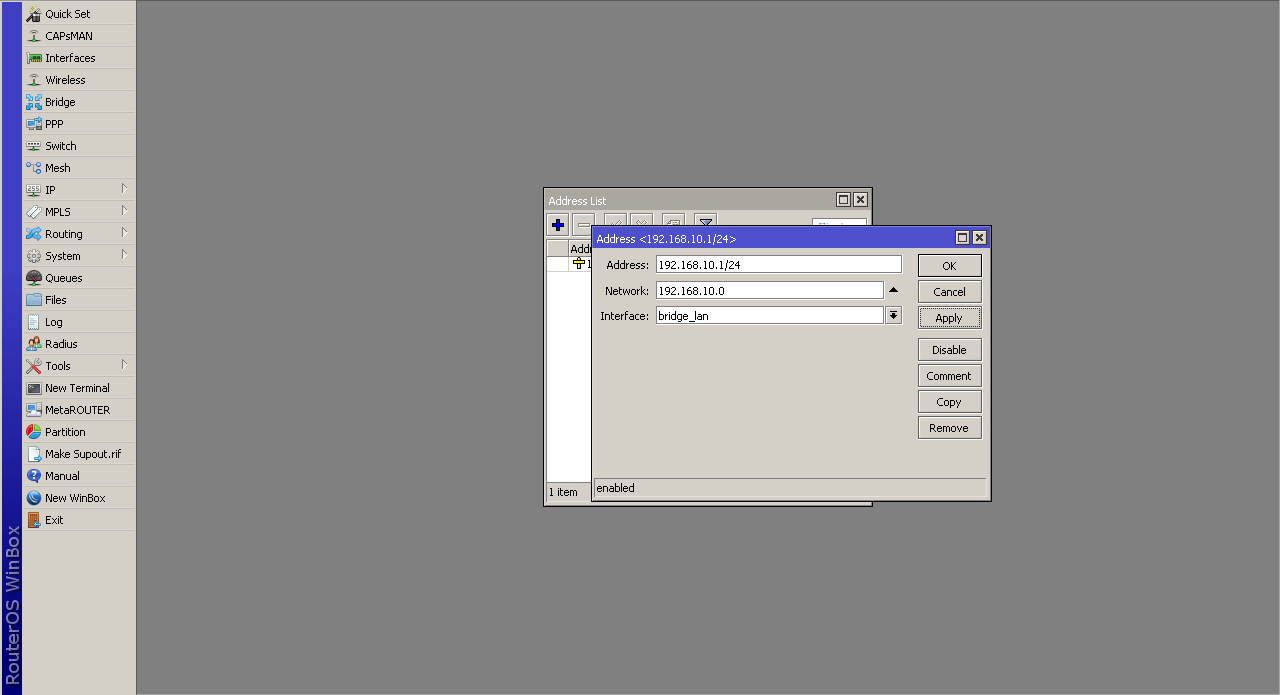

Żeby nasza sieć lan zaczęła funkcjonować musimy przypisać adres routera w sieci LAN i uruchomić serwer DHCP dla naszego mostu. Adres przypisujemy w IP\Addresses.

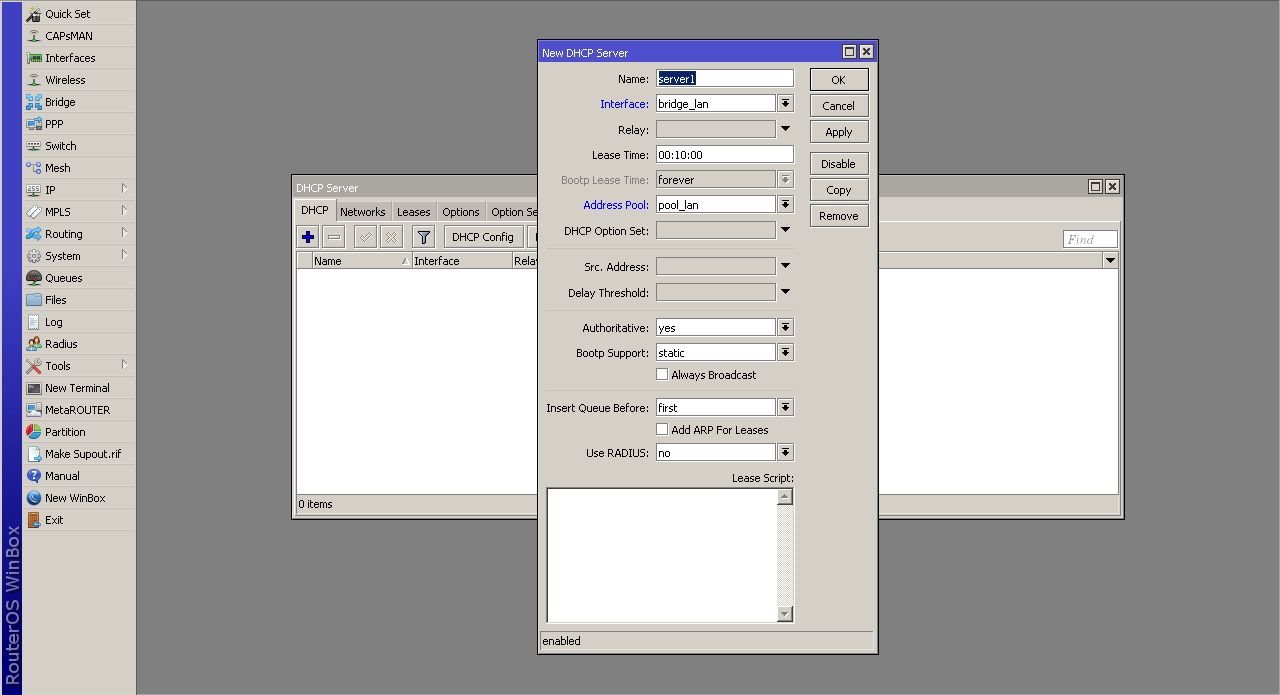

Teraz przechodzimy do IP\DHCP Server\DHCP i dodajemy nowy serwer DHCP. Pamiętajmy o wybraniu odpowiedniego interfejsu (bridge_lan) i puli przydzielanych adresów.

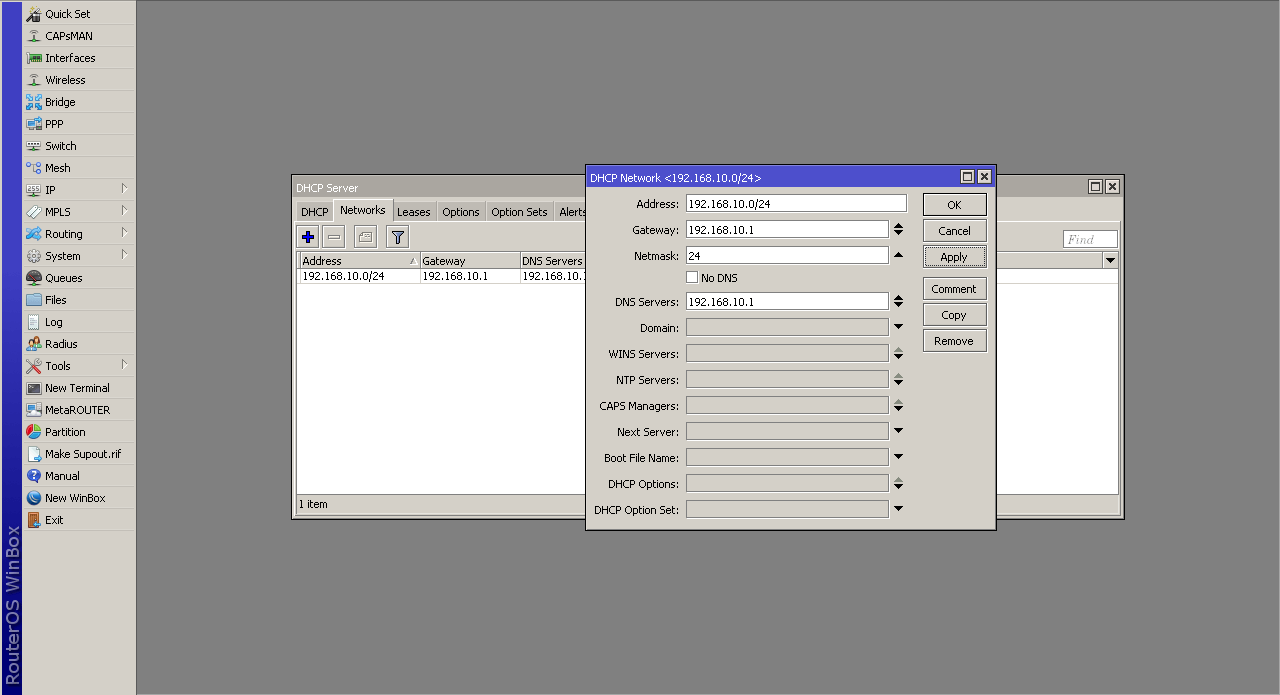

Aby komputery otrzymały informacje na temat sieci musimy je ustawić w IP\DHCP Server\Networks. Klikamy w plusik i ustawiamy co trzeba.

W tej chwili serwer DHCP powienien już przydzielać adresy. Możemy sprawdzić z poziomu routera czy wszystko działa (Tools\Ping).

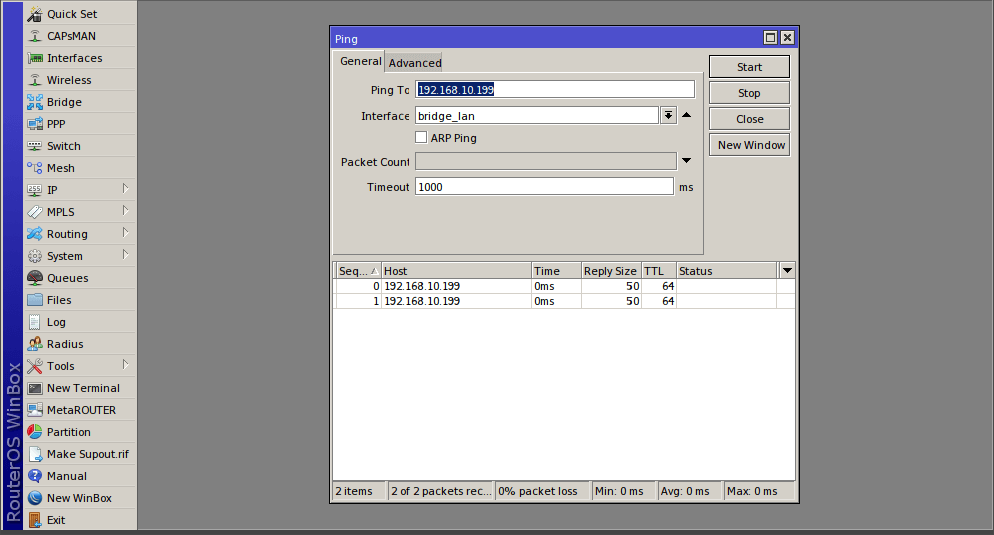

Ryc. 9. Tutaj ping do komputera w sieci wewnętrznej, można też w drugą stronę oczywiście

OK, teraz dostęp do internetu - WAN ustawimy na porcie ether1. Wybieramy Interfaces\Interface\ether1 i zmieniamy nazwę na ether1_wan. Zmiana nazwy nie jest konieczna ale potem znacznie ułatwia sprawę jeśłi chodzi o przejrzystość interfejsu. Aby dla intefejsu WAN adres IP był przydzialny automatycznie należy ustawić klienta DHCP na tym porcie. Wybieramy plusik w IP\DHCP Client i sprawdzamy pingiem czy wszystko działa tzn czy z WAN mamy wyjście na świat. W IP\Addresses powinien pojawić się przydzielony przez router główny adres IP. Sprawdzamy jeszcze czy IP\Routes wygląda podobnie jak u mnie. Jeśli adres jest przydzielany z automatu to nie musimy w tej sekcji nic zmieniać.

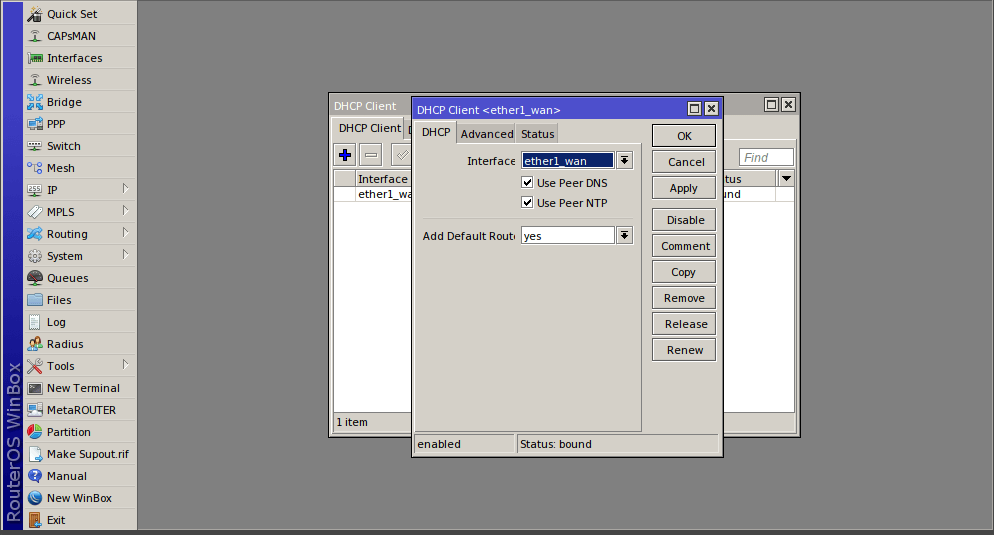

Ryc. 10. Konfiguracja klienta DHCP dla WAN

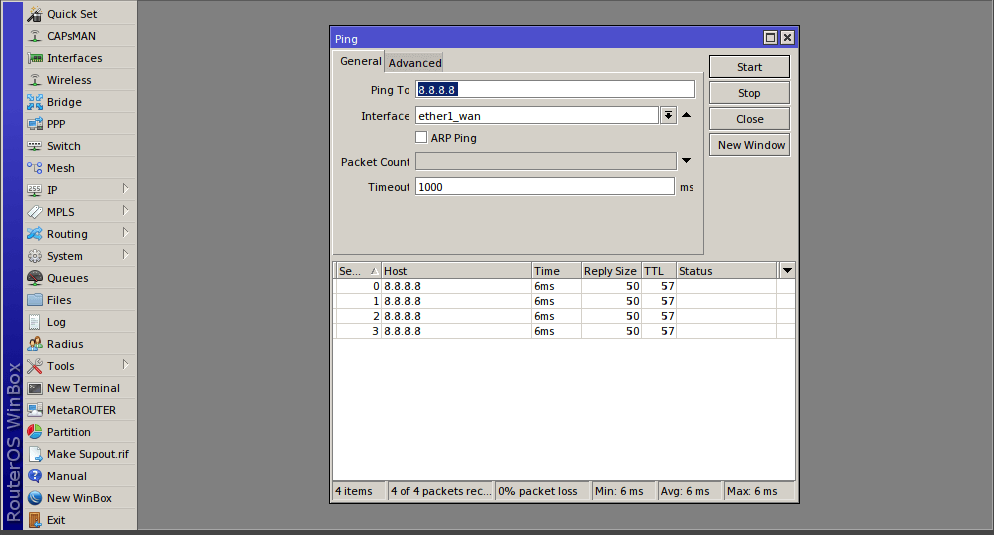

Ryc. 11.Ping na DNS Google z WAN - klient DHCP działa

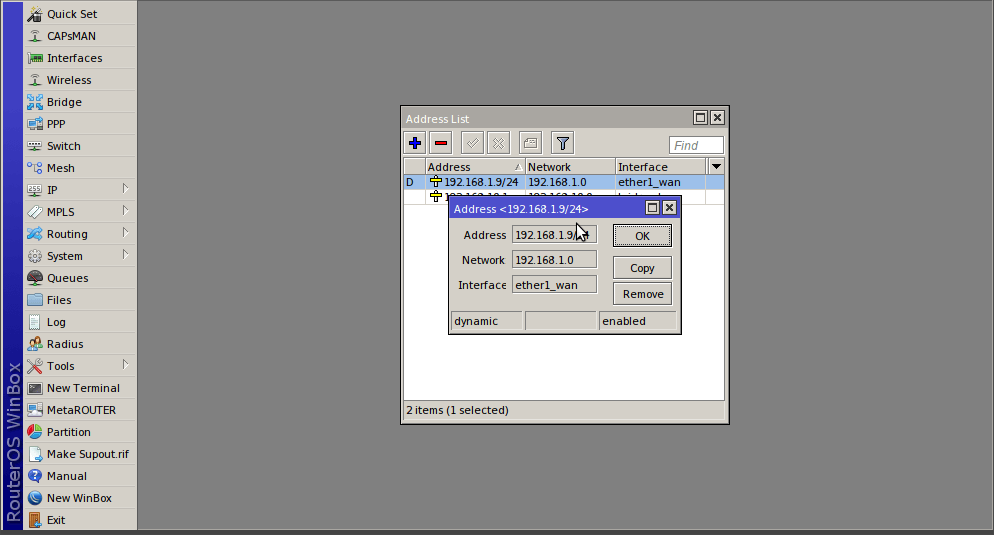

Ryc. 12. Pojawił się dynamicznie przydzielony adres IP

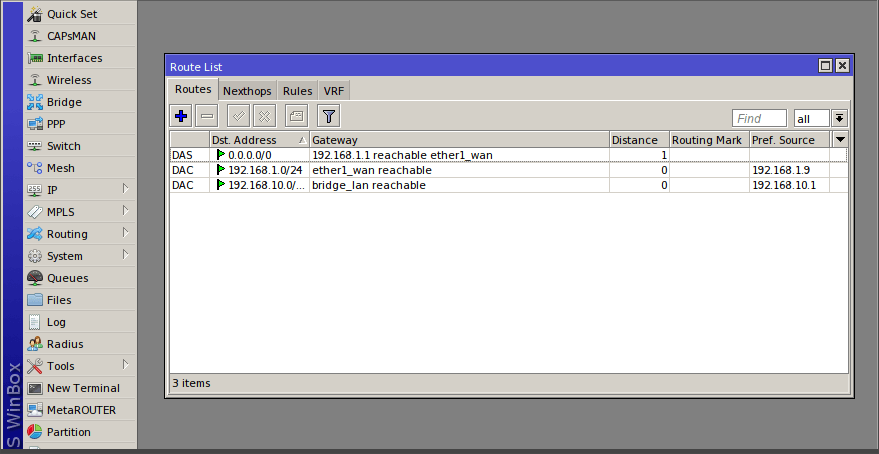

Ryc. 13. IP\Routes

Teraz tylko musimy włączyć NAT w IP\Firewall\NAT - chain ustawiamy na srcnat, w zakładce Action, Action ustawiamy na masquerade. Tym sposobem wszystko powinno działać i powinniśmy mieć internet.

Konfiguracja wifi będzie w innym wpisie.
